ผนัง HDPE ทนทานเคมีและการกัดกร่อน สําหรับความต้องการป้องกันการรั่ว
การนําเสนอสินค้า

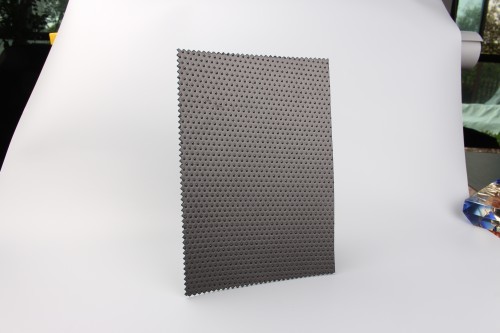

โกงผืนดินแบบเสา คือ โกงผืนดินที่มีรูปร่างออกแบบเรียบร้อยในด้านหนึ่งหรือทั้งสองข้าง คอลัมน์บนผิวโครงผืนดินถูกสร้างขึ้นโดยม้วนกั้นแบบพิเศษส่งผลให้มีการกระจายจุดเสาที่เท่าเทียมกันและสวยงาม.
คุณสมบัติสินค้า:
คออฟชั่นการขัดขัดสูง
คุณสมบัติสองด้านที่สามารถปรับเปลี่ยนได้
คุณสมบัติทางกลที่ดี
ความทนทาน ต่อการ กระชับ กระชับ และ การ เจาะ ที่ แรง
โครงสร้างเปียกและทนต่อการฝังและการกัดกร่อน
ความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดี
ความสามารถในการปรับปรุงอุณหภูมิที่ดี
ความทนทานต่อสภาพอากาศและคุณสมบัติป้องกันการแก่
ความทนทานต่อสารเคมีและความตึงเครียดทางสิ่งแวดล้อม
ความต้านทานของต้นไม้
การใช้สินค้า
มันถูกใช้อย่างแพร่หลายในการป้องกันการลดลอยของที่เก็บขยะในบ้าน, ที่เก็บขยะแข็ง, การบําบัดน้ําเสียและทะเลสาบประดิษฐ์, การบําบัดขยะและงานป้องกันการลดลอยอื่น ๆ
ซีรี่ย์จีโอเมมแบรน
ผนังพื้นดิน HDPE เรียบเรียบสําหรับการเก็บขยะ (GH-2S & GB/T 17643-2011)
| รายละเอียด | 0.75 มม. | 1.00 มิลลิเมตร | 1.25 มิลลิเมตร | 1.50 มิลลิเมตร | 2.00 มิลลิเมตร | 2.50 มิลลิเมตร | 3.00 มิลลิเมตร | คําสังเกต | |
| รายการ | |||||||||
| ความหนา (mm) | 0.75 มม. | 1.00 มิลลิเมตร | 1.25 มิลลิเมตร | 1.50 มิลลิเมตร | 2.00 มิลลิเมตร | 2.50 มิลลิเมตร | 3.00 มิลลิเมตร | ||
| ความหนาแน่น (g/cm2,≥) | 0.939 | ||||||||
| คุณสมบัติในการดึง | |||||||||
| ความแข็งแรงของแรงผลิต (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| ความแข็งแรงในการแตก (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| อัตราการยืดหยุ่นของผลไม้ (%) | 12 | ||||||||
| อัตราการยืดหยุ่นการหัก (%) | 700 | ||||||||
| ความแข็งแรงในการฉีกฉีกสี่เหลี่ยม (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| ความแข็งแรงในการเจาะ (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| ความทนทานต่อความเครียดจากสิ่งแวดล้อม (h) (วิธีการตัดจุดเดียวของความยืดหยุ่นคงที่) |
300 | ||||||||
| คาร์บอนแบล็ค | |||||||||
| เนื้อหาคาร์บอนแบล็ค (%) | 2.0~30 | ||||||||
| การแพร่กระจายคาร์บอนแบล็ค | 9 ใน 10 พื้นที่สังเกตควรเป็นชั้น 1 หรือชั้น 2 ไม่เกิน 1 ของชั้น 3 | ||||||||
| เวลานําเข้าทางออกซิเดชั่น (OIT) | |||||||||
| OIT มาตรฐาน (นาที) | 100 | ||||||||
| OIT ความดันสูง (นาที) | 400 | ||||||||
| 85°C การชราในเตาอบ (เฉลี่ยต่ําสุด) | |||||||||
| 90 วันหลังจากการอบ, การเก็บรักษา OIT แบบปกติ ((%) | 55 | ||||||||
| 90 วันหลังจากการอบ, ความดันสูง OIT การเก็บรักษา ((%) | 80 | ||||||||
| ความแข็งแรง ต่อ UV | |||||||||
| การฉายรังสีจากแสง UV หลังจาก 1600 ชั่วโมง, การเก็บรักษา OIT แบบมาตรฐาน ((%) | 50 | ||||||||
| การฉายรังสีดั่ง UV หลังจาก 1600 ชั่วโมง การเก็บรักษา OIT ความดันสูง ((%) | 50 | ||||||||
| -70°C อุณหภูมิต่ํา | ผ่าน | ||||||||
| คออฟเฟกชั่นการเจาะลมน้ํา g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| ความมั่นคงของมิติ | ± 2 | ||||||||
รายละเอียดสินค้าและดัชนีทางเทคนิค (GH-1 & GB/T 17643-2011)
| รายละเอียด รายการ |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | คําสังเกต | |
| ความหนา (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| ความหนาแน่น (g/cm2,≥) | 0.94 | ||||||||||
| ความแข็งแรงในการดึง (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| ความแข็งแรงในการแตกต่อการดึง (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| อัตราการขยายความยาวของผลผลิต (%, ≥,LD/TD) | - | - | - | 11 | |||||||
| อัตราความยาวของการหัก (%, ≥,LD/TD) | 600 | ||||||||||
| ความจืดของน้ําตาลสี่เหลี่ยม (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| ความแข็งแรงในการเจาะ (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| เนื้อหาคาร์บอนแบล็ค (%) | 2.0~30 | ||||||||||
| การแพร่กระจายคาร์บอนแบล็ค | ต่ํากว่า 1 วันของเกรด 3 จาก 10 ข้อมูล เกรด 4, เกรด 5 ไม่อนุญาต | ||||||||||
