ผนังพื้นดินเรียบ HDPE ที่มีประสิทธิภาพสูง สําหรับการปลูกปลาและปลา
การนําเสนอสินค้า
จีโอเมมเบรนเรียบ หรือเรียบจีโอซินเทติกเมมเบรน เป็นวัสดุจีโอซินเทติกแบบกันน้ําและแบบกั้นที่ทําจากพอลิมเมอร์โมเลกุลสูงเป็นวัสดุแท้พื้นฐานมันทําจากโพลีเอเธลีนความหนาแน่นสูง (HDPE) คุณภาพสูง และถูกปรับปรุงอย่างละเอียด โดยเทคโนโลยีเป่าสามชั้นร่วมกับคาร์บอนแบล็ค, ธาตุปฏิกรณ์, ธาตุต้านการแก่ตัว, ธาตุดูดซึมอัลตรายาวเล็ต, และสี masterbatches เพิ่มเป็นวัสดุช่วยผ่านสูตรพิเศษวัสดุนี้ถูกใช้อย่างแพร่หลายในสาขาต่าง ๆ เนื่องจากความสามารถในการผ่านที่ต่ํามากความทนทานต่อสารเคมีที่ดี และความทนทานต่อคุณสมบัติของแสงสว่าง.
คุณสมบัติสินค้า
ทนน้ําและทนการแก่ตัวได้ดีมาก
การใช้สินค้า
โครงการ รักษา น้ํา: ใช้ในการเก็บน้ํา, การจัดการลําธาร, เป็นต้น
วิศวกรรมสีเขียว: เหมาะสําหรับการบําบัดน้ําเสีย การป้องกันการรั่วไหลของน้ําเสีย เป็นต้น
วิศวกรรมเทศบาล: ใช้ในการก่อสร้างโครงสร้างพื้นฐานเมือง

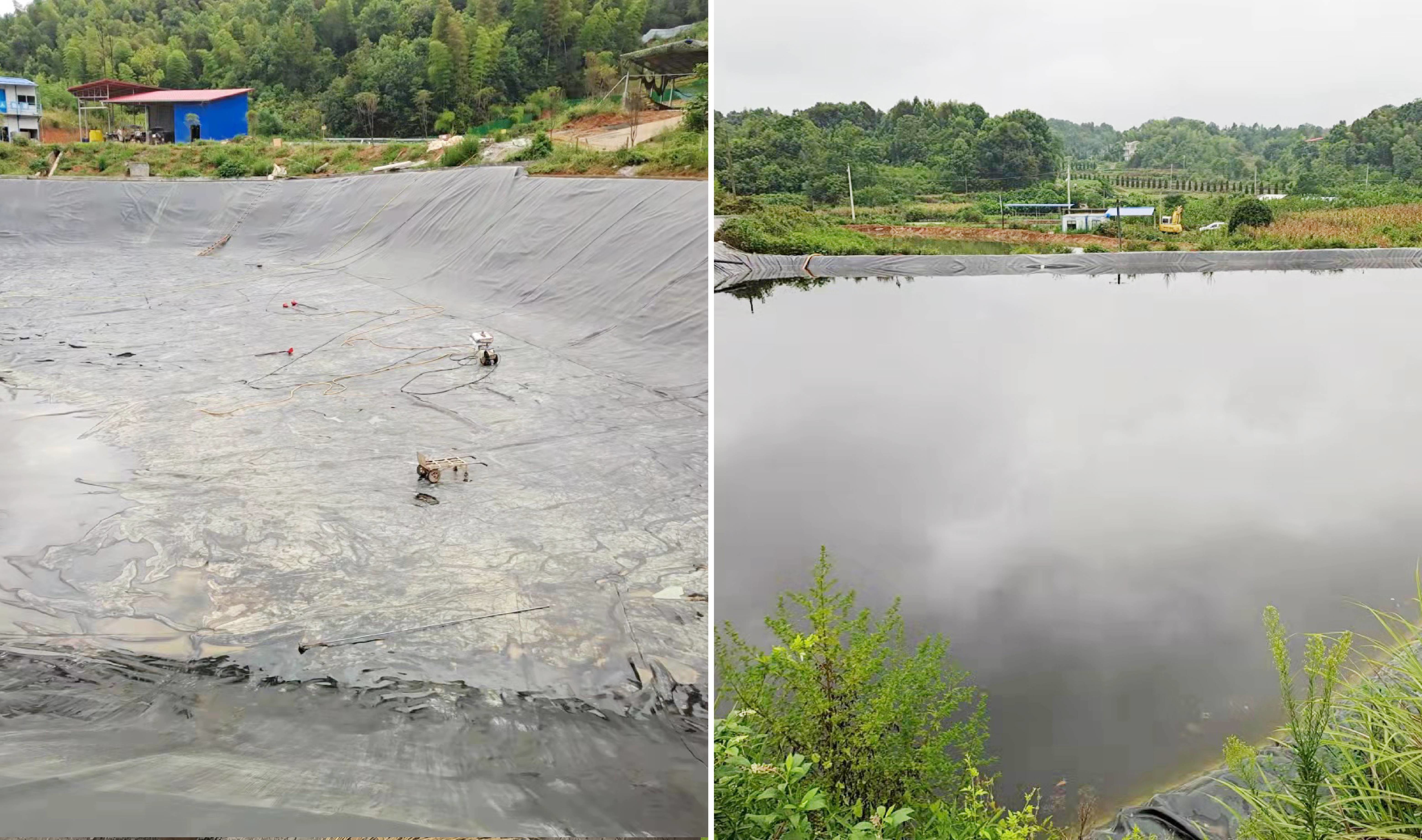

การปลูกปลา: ช่วยรักษาคุณภาพน้ําให้สะอาด
สถานที่เก็บขยะ: ป้องกันการละลายน้ําจากน้ําใต้ดินและดิน
สภาพภูมิสวน: ใช้ในการออกแบบภูมิทัศน์ เพื่อป้องกันการสูญเสียน้ํา
รายละเอียดสินค้า
* ความหนา ((มม): 0.30mm ~ 3.00mm
* ความกว้าง: 1m ~ 9m
* ความยาวม้วน: 30m ~ 100m (รับคําขอที่กําหนดเอง)
PS: การขอรับตามความต้องการสําหรับทั้งหมดด้านบน
ซีรี่ย์จีโอเมมแบรน
โครงการจีโอเมมเบรน HDPE เรียบเรียบสําหรับการเก็บขยะ (GH-2S & GB/T 17643-2011)
| รายละเอียด | 0.75 มม. | 1.00 มิลลิเมตร | 1.25 มิลลิเมตร | 1.50 มิลลิเมตร | 2.00 มิลลิเมตร | 2.50 มิลลิเมตร | 3.00 มิลลิเมตร | คําสังเกต | |
| รายการ | |||||||||
| ความหนา (mm) | 0.75 มม. | 1.00 มิลลิเมตร | 1.25 มิลลิเมตร | 1.50 มิลลิเมตร | 2.00 มิลลิเมตร | 2.50 มิลลิเมตร | 3.00 มิลลิเมตร | ||
| ความหนาแน่น (g/cm2,≥) | 0.939 | ||||||||
| คุณสมบัติในการดึง | |||||||||
| ความแข็งแรงของแรงผลิต (N/mm,LD/TD) | 11 | 15 | 18 | 22 | 29 | 37 | 44 | ||
| ความแข็งแรงในการแตก (N/mm,LD/TD) | 20 | 27 | 33 | 40 | 53 | 67 | 80 | ||
| อัตราการยืดหยุ่นของผลไม้ (%) | 12 | ||||||||
| อัตราการยืดหยุ่นการหัก (%) | 700 | ||||||||
| ความแข็งแรงในการฉีกฉีกสี่เหลี่ยม (N) | 93 | 125 | 156 | 187 | 249 | 311 | 374 | ||
| ความแข็งแรงในการเจาะ (N) | 240 | 320 | 400 | 480 | 640 | 800 | 960 | ||
| ความทนทานต่อความเครียดจากสิ่งแวดล้อม (h) (วิธีการตัดจุดเดียวของความยืดหยุ่นคงที่) |
300 | ||||||||
| คาร์บอนแบล็ค | |||||||||
| เนื้อหาคาร์บอนแบล็ค (%) | 2.0~30 | ||||||||
| การแพร่กระจายคาร์บอนแบล็ค | 9 ใน 10 พื้นที่สังเกตควรเป็นชั้น 1 หรือชั้น 2 ไม่เกิน 1 ของชั้น 3 | ||||||||
| เวลานําเข้าทางออกซิเดชั่น (OIT) | |||||||||
| OIT มาตรฐาน (นาที) | 100 | ||||||||
| OIT ความดันสูง (นาที) | 400 | ||||||||
| 85°C การชราในเตาอบ (เฉลี่ยต่ําสุด) | |||||||||
| 90 วันหลังจากการอบ, การเก็บรักษา OIT แบบปกติ ((%) | 55 | ||||||||
| 90 วันหลังจากการอบ, ความดันสูง OIT การเก็บรักษา ((%) | 80 | ||||||||
| ความแข็งแรง ต่อ UV | |||||||||
| การฉายรังสีจากแสง UV หลังจาก 1600 ชั่วโมง, การเก็บรักษา OIT แบบมาตรฐาน ((%) | 50 | ||||||||
| การฉายรังสีดั่ง UV หลังจาก 1600 ชั่วโมง การเก็บรักษา OIT ความดันสูง ((%) | 50 | ||||||||
| -70°C อุณหภูมิต่ํา | ผ่าน | ||||||||
| คออฟเฟกชั่นการเจาะลมน้ํา g.cm (cm2.s.Pa) | ≤1.0X10-13 | ||||||||
| ความมั่นคงของมิติ | ± 2 | ||||||||
รายละเอียดสินค้าและดัชนีทางเทคนิค (GH-1 & GB/T 17643-2011)
| รายละเอียด รายการ |
0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | คําสังเกต | |
| ความหนา (mm) | 0.30 | 0.50 | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | ||
| ความหนาแน่น (g/cm2,≥) | 0.94 | ||||||||||
| ความแข็งแรงในการดึง (N/mm, ≥,LD/TD) | 4 | 7 | 10 | 13 | 16 | 20 | 26 | 33 | 40 | ||
| ความแข็งแรงในการแตกต่อการดึง (N/mm, ≥,LD/TD) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||
| อัตราการขยายความยาวของผลผลิต (%, ≥,LD/TD) | - | - | - | 11 | |||||||
| อัตราความยาวของการหัก (%, ≥,LD/TD) | 600 | ||||||||||
| ความจืดของน้ําตาลสี่เหลี่ยม (N,≥,LD/TD) | 34 | 56 | 84 | 115 | 140 | 170 | 225 | 280 | 340 | ||
| ความแข็งแรงในการเจาะ (N,≥) | 72 | 120 | 180 | 240 | 300 | 360 | 480 | 600 | 720 | ||
| เนื้อหาคาร์บอนแบล็ค (%) | 2.0~30 | ||||||||||
| การแพร่กระจายคาร์บอนแบล็ค | ต่ํากว่า 1 วันของเกรด 3 จาก 10 ข้อมูล เกรด 4, เกรด 5 ไม่อนุญาต | ||||||||||
