แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี โซลูชันที่เหนือกว่าสำหรับประสิทธิภาพการกันซึมในสภาพแวดล้อมทางเคมี
แนะนำผลิตภัณฑ์

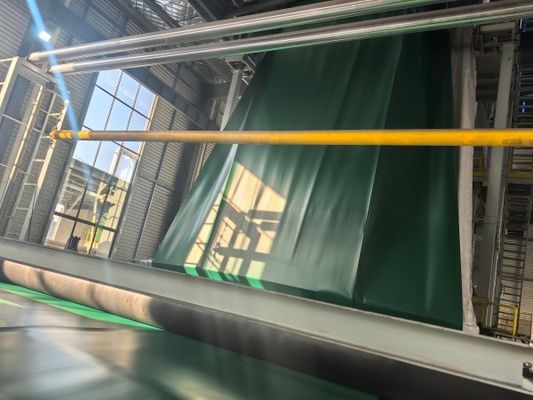

แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี เป็นวัสดุธรณีสังเคราะห์กันซึมชนิดใหม่ ผสมผสานข้อดีของโพลีเอทิลีนความหนาแน่นสูง (HDPE) และโพลีเอทิลีนความหนาแน่นต่ำ (LLDPE) ผลิตด้วยกระบวนการขึ้นรูปเป่าแบบร่วมอัดรีดสองชั้น แผ่นธรณีสังเคราะห์นี้มีด้านสีดำและด้านสีเขียว จึงเป็นที่มาของชื่อแผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี
แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี ผลิตจากวัสดุหลักโพลีเอทิลีน HDPE หรือ LLDPE โดยมีการเติมมาสเตอร์แบทช์สีสองสี สีที่นิยมที่สุดคือสีดำและสีเขียว จึงเป็นที่มาของชื่อแผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี เนื่องจากข้อกำหนดที่สูงขึ้นสำหรับวัตถุดิบสีเขียว การผลิตแผ่นธรณีสังเคราะห์นี้ต้องใช้วัตถุดิบใหม่หรือวัสดุเกรดขาวชั้นหนึ่งเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์
แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี มีคุณสมบัติเชิงกลแรงดึงสูง มีความยืดหยุ่นและความสามารถในการเปลี่ยนรูปที่ยอดเยี่ยม ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานบนพื้นผิวฐานที่ขยายตัวหรือหดตัว ค่าสัมประสิทธิ์การซึมผ่านของไอน้ำต่ำมาก (K≤1.0×10^-13 g·cm/cm²·s·pa) ซึ่งสามารถแก้ไขการทรุดตัวที่ไม่สม่ำเสมอของพื้นผิวฐานได้อย่างมีประสิทธิภาพ และให้ประสิทธิภาพการกันซึมที่เหนือกว่า
แผ่นธรณีสังเคราะห์นี้มีความเสถียรทางเคมีที่ดีเยี่ยม สามารถทนต่อการกัดกร่อนจากสารเคมีที่เป็นกรดและด่างเข้มข้นกว่า 80 ชนิด ทำให้มีประสิทธิภาพยอดเยี่ยมในสภาพแวดล้อม เช่น การบำบัดน้ำเสีย บ่อปฏิกิริยาเคมี และหลุมฝังกลบ
แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี มีความสามารถในการป้องกันการเสื่อมสภาพ ป้องกันรังสี UV และป้องกันการย่อยสลายที่ยอดเยี่ยม ทำให้สามารถใช้งานกลางแจ้งได้นานกว่าห้าปี นอกจากนี้ การมีด้านสีเขียวยังช่วยลดความสามารถในการดูดซับความร้อนของแผ่นธรณีสังเคราะห์ จึงช่วยยืดอายุการใช้งาน
กระบวนการก่อสร้างง่ายและรวดเร็ว เพียงแค่ขุดบ่อและปรับระดับให้เหมาะสม โดยไม่ต้องเทชั้นรองพื้นคอนกรีต ไม่ต้องมีระยะเวลาบ่มสำหรับคอนกรีตโครงสร้าง ซึ่งช่วยเร่งความเร็วในการก่อสร้างได้อย่างมาก
แผ่นธรณีสังเคราะห์ HDPE สีดำ-เขียว สองสี ถูกนำไปใช้อย่างแพร่หลายในหลากหลายสาขาเนื่องจากประสิทธิภาพที่ยอดเยี่ยม
หลุมฝังกลบ: ใช้สำหรับปิดคลุมพื้นผิวด้านกลาง ป้องกันความลาดชัน และปิดคลุมกองขยะ เป็นต้น
วิศวกรรมไฮดรอลิก: รวมถึงการเสริมความแข็งแรงโดยรวมและเฉพาะส่วนของการกันน้ำสำหรับโครงสร้างไฮดรอลิก เช่น พื้นที่อ่างเก็บน้ำ ตัวเขื่อน เขื่อนชั่วคราว คลอง ทะเลสาบเทียม และถังเก็บน้ำ
การคุ้มครองสิ่งแวดล้อม: เหมาะสำหรับการบำบัดน้ำเสีย บ่อปฏิกิริยาเคมี และโครงการคุ้มครองสิ่งแวดล้อมอื่นๆ ที่ต้องการการบำบัดแบบกันซึม
ข้อมูลจำเพาะผลิตภัณฑ์
* ความหนา (มม.): 0.30 มม. ~ 3.00 มม.
* ความกว้าง: 1 ม. ~ 9 ม.
* ความยาวม้วน: 30 ม. ~ 100 ม. (รับคำสั่งซื้อที่กำหนดเอง)
หมายเหตุ: รับคำสั่งซื้อที่กำหนดเองสำหรับทุกรายการข้างต้น
(ตามมาตรฐานแห่งชาติล่าสุด: GH-2S & GB/T 17643-2025)
|
ข้อมูลจำเพาะ |
0.75 มม. |
1.00 มม. |
1.25 มม. |
1.50 มม. |
2.00 มม. |
2.50 มม. |
3.00 มม. |
หมายเหตุ |
|
รายการ |
||||||||
|
ความหนา (มม.) |
0.75 มม. |
1.00 มม. |
1.25 มม. |
1.50 มม. |
2.00 มม. |
2.50 มม. |
3.00 มม. |
|
|
ความหนาแน่น (ก./ซม.³, ≥) |
0.940 |
|
||||||
|
คุณสมบัติแรงดึง |
||||||||
|
กำลังคราก (N/มม., LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
|
กำลังรับแรงดึงสูงสุด (N/มม., LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
|
อัตราการยืดตัวเมื่อคราก (%) |
10-16 |
|
||||||
|
อัตราการยืดตัวเมื่อขาด (%) |
≥700 |
|
||||||
|
แรงฉีกขาดรูปสี่เหลี่ยม (N) |
93 |
125 |
160 |
190 |
250 |
315 |
375 |
|
|
กำลังรับแรงเจาะ (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
|
ความต้านทานการแตกร้าวจากความเค้นสิ่งแวดล้อม (h) |
≥500 |
|
||||||
|
คาร์บอนแบล็ค |
||||||||
|
ปริมาณคาร์บอนแบล็ค (ช่วง) (%) |
2.0~2.8 |
|
||||||
|
การกระจายตัวของคาร์บอนแบล็ค |
พื้นที่สังเกตการณ์ 9 ใน 10 ควรเป็นเกรด 1 หรือเกรด 3 ไม่เกินเกรด 4, เกรด 5 |
|
||||||
|
เวลาเหนี่ยวนำการออกซิเดชัน (OIT) |
||||||||
|
OIT มาตรฐาน (นาที) |
≥100 |
|
||||||
|
OIT แรงดันสูง (นาที) |
≥400 |
|
||||||
|
การบ่มในเตาอบที่ 85°C (เฉลี่ยขั้นต่ำ) |
||||||||
|
90 วันหลังการอบ, อัตราการคงอยู่ของ OIT มาตรฐาน (%) |
≥55 |
|
||||||
|
90 วันหลังการอบ, อัตราการคงอยู่ของ OIT แรงดันสูง (%) |
≥80 |
|
||||||
|
ความแข็งแรงต่อ UV |
||||||||
|
หลังการฉายรังสี UV 1600 ชั่วโมง, อัตราการคงอยู่ของ OIT มาตรฐาน (%) |
≥50 |
|
||||||
|
ประสิทธิภาพการเปราะที่อุณหภูมิต่ำ -70°C |
ผ่าน |
|
||||||
|
ค่าสัมประสิทธิ์การซึมผ่านของไอน้ำ g.cm (cm².s.Pa) |
≤1.0X10-13 |
|
||||||
|
ความเสถียรของมิติ |
±2.0 |
|
||||||
ข้อมูลจำเพาะผลิตภัณฑ์และดัชนีทางเทคนิค
(ตามมาตรฐานแห่งชาติล่าสุด: GH-1 & GB/T 17643-2025)
|
ข้อมูลจำเพาะ |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
หมายเหตุ |
|
ความหนา (มม.) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
|
ความหนาแน่น (ก./ซม.³, ≥) |
≥0.94 |
|||||||||
|
กำลังครากแรงดึง (N/มม., ≥, LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
|
กำลังรับแรงดึงสูงสุด (N/มม., ≥, LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
อัตราการยืดตัวเมื่อคราก (%, ≥, LD/TD) |
- |
- |
- |
1-16 |
|
|||||
|
อัตราการยืดตัวเมื่อขาด (%, ≥, LD/TD) |
≥600 |
|
||||||||
|
แรงฉีกขาดรูปสี่เหลี่ยม (N, ≥, LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
|
กำลังรับแรงเจาะ (N, ≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
|
ปริมาณคาร์บอนแบล็ค (%) |
2.0~2.8 |
|
||||||||
|
การกระจายตัวของคาร์บอนแบล็ค |
น้อยกว่า 1 ข้อมูลเกรด 3 จาก 10 ข้อมูล, เกรด 4, เกรด 5 ไม่อนุญาต |
|
||||||||
