HDPE Geomembrane เรียบเรียบสําหรับการควบคุมการรั่วไหลที่มีประสิทธิภาพในโครงการวิศวกรรมสิ่งแวดล้อม
การนําเสนอสินค้า
HDPE Geomembrane ชื่อเต็ม โพลีเอธิลีนความหนาแน่นสูง Geomembrane เป็นวัสดุกันน้ําและอุปกรณ์ป้องกันที่ผลิตจากพูลีเอธิลีนความหนาแน่นสูง (ปานกลาง) มีความหนาแน่น 0.94 กรัม / ซม.,ความทนทานที่ดีต่อความเครียดของสิ่งแวดล้อม การแตก, ความทนทานต่ออุณหภูมิต่ํา, ความทนทานต่อการแก่ตัว, ความทนทานต่อการเก่ารวมถึงช่วงความร้อนในการทํางานที่กว้างขวาง (-60--+60°C) และอายุการใช้งานยาวนาน (สูงสุด 50 ปี)HDPE geomembrane ประกอบด้วย 97.5% โพลีเอเธลีนความหนาแน่นสูง และประมาณ 2.5% คาร์บอนแบล็ค, สารต้านการแก่ตัว,และถูกผลิตโดยเทคโนโลยีคอ-เอ็กซ์ทรูชั่นสามชั้น.
ความ ไม่ ผ่าน: HDPE geomembranes มีความผ่านต่ําที่สุด ป้องกันการรั่วไหลของน้ําได้อย่างมีประสิทธิภาพและเหมาะสําหรับโครงการที่กันน้ําหลากหลาย
ความมั่นคงทางเคมีที่ดี: ทนทานกับสารเคมีส่วนใหญ่ในครัวเรือนและอุตสาหกรรม ไม่易腐蚀
ความทนทานต่อแสง Ultraviolet: สามารถทนต่อผลกระทบของแสงอัลตราไวโอเล็ต ช่วยยืดอายุการใช้งาน
คุณสมบัติทางกลที่ดี: มีความแข็งแรงในการดึงและความยืดหยุ่นที่แตกแรง, ปรับตัวให้กับการลงทุนทางธรณีที่ไม่เรียบร้อย
HDPE geomembranes ถูกใช้อย่างแพร่หลายในสาขาต่างๆ เนื่องจากคุณสมบัติพิเศษของพวกเขา:

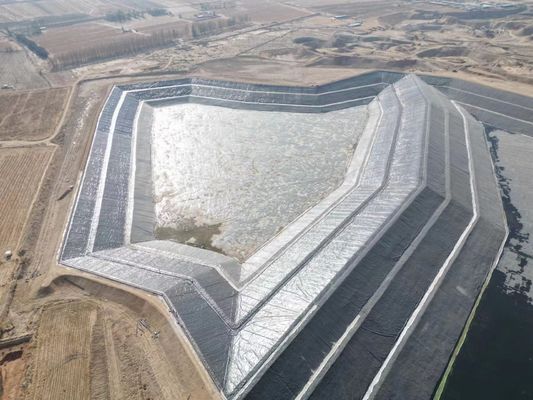

เครื่องบรรจุขยะสําหรับขยะแข็งของเทศบาล: ป้องกันการละลายจากขยะแข็งของเมืองที่มลพิษน้ําใต้ดินและดินได้อย่างมีประสิทธิภาพ
การป้องกันการเก็บขยะ: ป้องกันทรัพยากรน้ําใต้ดิน และลดมลพิษต่อสิ่งแวดล้อม

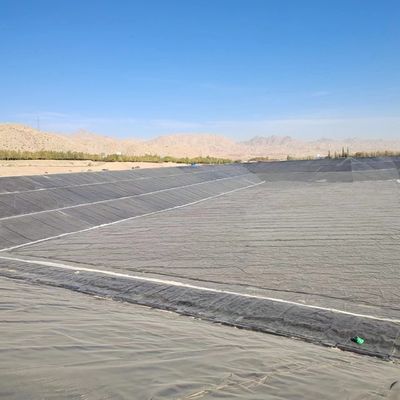

การป้องกันการรั่วไหลของเขื่อนและเขื่อน: ป้องกันการสูญเสียน้ําและรักษาการใช้ทรัพยากรน้ําอย่างมีประสิทธิภาพ
การป้องกันการรั่วไหลของลําเลียงและเขื่อน: เพิ่มความยั่งยืนและความปลอดภัยของอุปกรณ์รักษาน้ํา
การ ป้องกัน น้ํา จาก อาคารใต้ดิน: ป้องกันอาคารจากการบดน้ําใต้ดิน
การ ป้องกันน้ําในอาคาร: ป้องกันการรั่วไหลจากชั้นใต้ดินและหลังคา เพื่อขยายอายุการใช้งานของอาคาร
การปลูกปลา: ให้สภาพแวดล้อมที่สะอาดสําหรับการเติบโตของสิ่งมีชีวิตในน้ํา
การอนุรักษ์น้ําทางการเกษตร: ปรับปรุงประสิทธิภาพของระบบชลประทาน เพื่อลดการสูญเสียน้ํา
การกันน้ําทะเลสาบประดิษฐ์และทะเลสาบภูมิทัศน์: รักษาคุณภาพน้ําและสมดุลทางสิ่งแวดล้อม
การบําบัดน้ําหอม: ป้องกันการปนเปื้อนของดินและแหล่งน้ํา

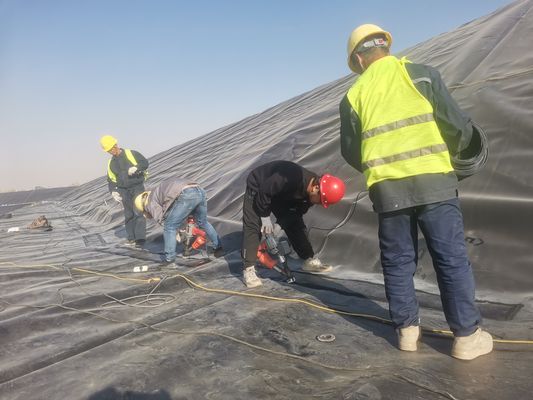

(ตามมาตรฐานแห่งชาติล่าสุด: GH-2S และ GB/T 17643-2025)
|
รายละเอียด |
0.75 มม. |
1.00 มิลลิเมตร |
1.25 มิลลิเมตร |
1.50 มิลลิเมตร |
2.00 มิลลิเมตร |
2.50 มิลลิเมตร |
3.00 มิลลิเมตร |
คําสังเกต |
|
รายการ |
||||||||
|
ความหนา (mm) |
0.75 มม. |
1.00 มิลลิเมตร |
1.25 มิลลิเมตร |
1.50 มิลลิเมตร |
2.00 มิลลิเมตร |
2.50 มิลลิเมตร |
3.00 มิลลิเมตร |
|
|
ความหนาแน่น (g/cm2,≥) |
0.940 |
|
||||||
|
คุณสมบัติในการดึง |
||||||||
|
ความแข็งแรงของแรงผลิต (N/mm,LD/TD) |
11 |
15 |
18 |
22 |
29 |
37 |
44 |
|
|
ความแข็งแรงในการแตก (N/mm,LD/TD) |
20 |
27 |
33 |
40 |
53 |
67 |
80 |
|
|
อัตราการขยายตัวของผลไม้ (%) |
10-16 |
|
||||||
|
อัตราการยืดหยุ่นการหัก (%) |
≥ 700 |
|
||||||
|
ความแข็งแรงในการฉีกฉีกสี่เหลี่ยม (N) |
93 |
125 |
160 |
190 |
250 |
315 |
375 |
|
|
ความแข็งแรงในการเจาะ (N) |
240 |
320 |
400 |
480 |
640 |
800 |
960 |
|
|
ความทนทานต่อความเครียดจากสิ่งแวดล้อม (h) |
≥ 500 |
|
||||||
|
คาร์บอนแบล็ค |
||||||||
|
เนื้อหาคาร์บอนแบล็ค ((ระดับ) (%) |
2.0~28 |
|
||||||
|
การกระจายกระจายคาร์บอนแบล็ค |
9 ใน 10 พื้นที่สังเกตควรเป็นระดับ 1 หรือระดับ 3 ไม่เกินระดับ 4 ระดับ 5 |
|
||||||
|
ระยะเวลาการผลักดันการออกซิเดชั่น (OIT) |
||||||||
|
OIT มาตรฐาน (นาที) |
≥ 100 |
|
||||||
|
OIT ความดันสูง (นาที) |
≥ 400 |
|
||||||
|
85°C การชราในเตาอบ (เฉลี่ยต่ําสุด) |
||||||||
|
90 วันหลังการอบ ภาวะยึด OIT แบบปกติ ((%) |
≥ 55 |
|
||||||
|
90 วันหลังจากการอบ, ความดันสูง OIT การเก็บรักษา ((%) |
≥ 80 |
|
||||||
|
ความแข็งแรง ต่อแสง UV |
||||||||
|
การฉายรังสีจากแสง UV หลังจาก 1600 ชั่วโมง, การเก็บรักษา OIT แบบมาตรฐาน ((%) |
≥ 50 |
|
||||||
|
-70°C ความอ่อนแอของอุณหภูมิต่ํา |
ผ่าน |
|
||||||
|
คออฟเฟกชั่นการเจาะลมน้ํา g.cm (cm2.s.Pa) |
≤1.0X10-13 |
|
||||||
|
ความมั่นคงของมิติ |
± 20 |
|
||||||
รายละเอียดสินค้าและดัชนีเทคนิค
(ตามมาตรฐานแห่งชาติล่าสุด: GH-1 & GB/T 17643-2025)
|
รายละเอียด |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
คําสังเกต |
|
ความหนา (mm) |
0.30 |
0.50 |
0.75 |
1.00 |
1.25 |
1.50 |
2.00 |
2.50 |
3.00 |
|
|
ความหนาแน่น (g/cm2,≥) |
≥ 0.94 |
|||||||||
|
ความแข็งแรงในการดึง (N/mm, ≥,LD/TD) |
4 |
7 |
10 |
13 |
16 |
20 |
26 |
33 |
40 |
|
|
ความแข็งแรงในการแตกต่อการดึง (N/mm, ≥,LD/TD) |
6 |
10 |
15 |
20 |
25 |
30 |
40 |
50 |
60 |
|
|
อัตราการขยายความยาวของผลผลิต (%, ≥,LD/TD) |
- |
- |
- |
1-16 |
|
|||||
|
อัตราความยาวของการหัก (%, ≥,LD/TD) |
≥ 600 |
|
||||||||
|
ความจืดของน้ําตาลสี่เหลี่ยม (N,≥,LD/TD) |
34 |
56 |
84 |
115 |
140 |
170 |
225 |
280 |
340 |
|
|
ความแข็งแรงในการเจาะ (N,≥) |
72 |
120 |
180 |
240 |
300 |
360 |
480 |
600 |
720 |
|
|
เนื้อหาคาร์บอนแบล็ค (%) |
2.0~28 |
|
||||||||
|
การกระจายกระจายคาร์บอนแบล็ค |
ต่ํากว่า 1 วันของเกรด 3 จาก 10 ข้อมูล เกรด 4, เกรด 5 ไม่อนุญาต |
|
||||||||
